流量 |
(代表)
插装阀
型号 |
插孔 |
插装阀尺寸 |
安装
扭距
(N/m) |
a |
b |
c |
C |
60L/min. |
DKDR-8HN |
T-21A |
35.0 |
22,2 |
45.2 |
45/50 |
120L/min. |
DKFR-8HN |
T-22A |
35.0 |
28,6 |
50.8 |
60/70 |
240L/min. |
DKHR-8HN |
T-23A |
46.2 |
31,8 |
62.7 |
200/215 |
480L/min. |
DKJR-8HN |
T-24A |
63,5 |
41,3 |
80.3 |
465/500 |
|
|
|
|
DKHP DKJR |
|
|
DKDR DKFR |
DKHP DKJR |
|
|
|
|
|
·最大工作压 = 350 bar。
·最大内漏量24cSt=0.3cc/min.
·最小切换导压压力=DKFR-8,DKFR-8:28bar;DKHR-8,DKJR-8:20bar。
·导压口阀上孔径=DKFR-8,DKFR-8:0.8mm;DKHR-8,DKJR-8:1.19mm。
导压容积=DKFR-8:0.16cc,DKFR-8:0.33cc;DKHR-8:0.82cc,DKJR-8:2.8cc
独特平衡结构,油口1和油口2之间为油压平衡,即使其压力皆为350bar时,油口3以最小导压压力,
于排油口打开的情况下,既能使阀顺利切换。
油口1和油口2之间为油压平衡。
油口1和油口2与油口3和油口4完全密封隔离,油口3和油口4确实密封。

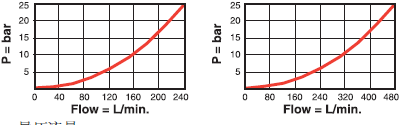

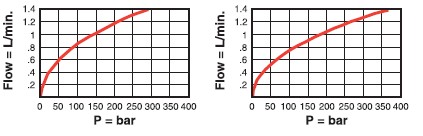

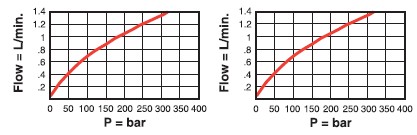

压力350bar时,油口1和油口2之间内漏量小于0.3cc/min.
排油口的背压直接增加所需的导压压力。
导压压力低于10bar,阀即回座
排油口的背压直接增加所需的导压压力。
主级阀用适当的扭力安装后,再将导压控制阀用35-40Nm,的扭力插入T-8A插孔中。 |
|
|
|
|
D 60 L/min.
F 120 L/min. `
H 240 L/min.
J 480 L/min.
|
8六角头上之T-8A插孔配装导压级阀
(导压级阀须另外选购)
|
H仅供DKDR-8,DKFR-8
28bar
DKHR-8 DKJR-8 :20bar
|

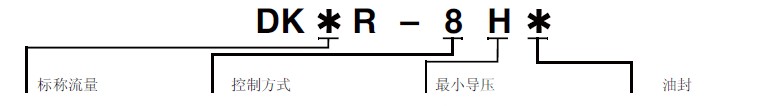

N Buna-N
V Viton |
|
|
