流量 |
(代表)
插装阀
型号 |
插孔 |

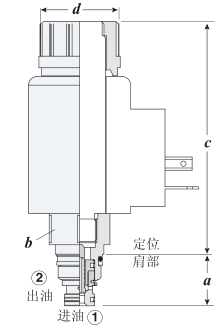

插装阀尺寸 |
安装
扭距
(N/m) |
a |
b |
c |
L |
X/M |
d |
1L/min. |
RBAP-XAN |
T-8A |
18.8 |
22.2 |
130.0 |
85.1 |
37.3 |
35-40 |
|
|
|
|
RBAP |
|
|
|
|
|
·最大工作压 = 350 bar
·回座时的最大内漏量于=25cc/min.
·关闭位置时,阀漏量低,回座压>85%设定压。
带抖振信号时迟带<4%,直接输入DC的迟带<8%.
·带抖振信号时线性<2%,带抖振信号时重复性<2%.
抖振频率=140%。
为获得最佳性能建议用电流感应和带抖振动功能的放大器。抖振频率范围100-250Hz。
L手动控制可于无电力时,以手动调整压力,亦可作为偏压设定,例如将“A”弹簧偏压设定100bar。
则其新的最高压力变为310bar。
此阀采用SunT-T8A,2口插孔,使其与Sun的主级阀或透气制阀成为理想的组合。
不需额外的导压管线,仅需一个插孔即能安设导压级和主级阀。
注:所有2口导压级阀均使用相同的插孔,结构上是可互换,但应考虑其功能性。
|
|
|
|
|
A 1L/min
|
X无手动切换
M 手动切换
L 手动偏压切换
T 性能微调
|
A 20-210bar
B 10.5-105bar
D 3.5-50bar
W 35-350bar
|
N Buna-N
V Viton
|
|
|
